前面学习 ReplicaSet 时，我们提到过 Service，它可以把多个 Pod 关联起来，学到 Pod 端口时，也用 Service 把 9999 端口转发到了 Nginx 的 80 端口（具体可看 第五章 Pod 端口映射）

不过那时只是先用一下，并没有认真解释 Service 是怎么找到 Pod 的、Pod 的 IP 是怎么来的，以及为什么在 master 上能够访问运行在 slave 上的 Pod

本章就用来讲解一下这些东西是怎么关联的

Kubernetes 网络模型

Kubernetes 网络主要处理下面这些通信

• 同一个 Pod 中，容器与容器之间的通信
• Pod 与 Pod 之间的通信
• Pod 与 Service 之间的通信
• 集群外部与 Service 之间的通信

同一个 Pod 中的容器共享一套网络环境，它们有相同的 Pod IP，也可以通过 localhost 互相访问，正因为在同一个网络，一个 Pod 内的两个容器不能同时监听相同端口，这和一台主机上的两个程序抢占同一个端口是一样的

不同 Pod 则会获得不同 IP，哪怕它们在不同 Node 上，也应该能够直接通信

这里说的 "应该"，是因为 Kubernetes 只规定了网络模型，并没有亲自去实现，真正负责 Pod IP、路由和跨节点通信的是 CNI 网络插件，而我们在第一章进行集群通信时，安装的就是 Calico

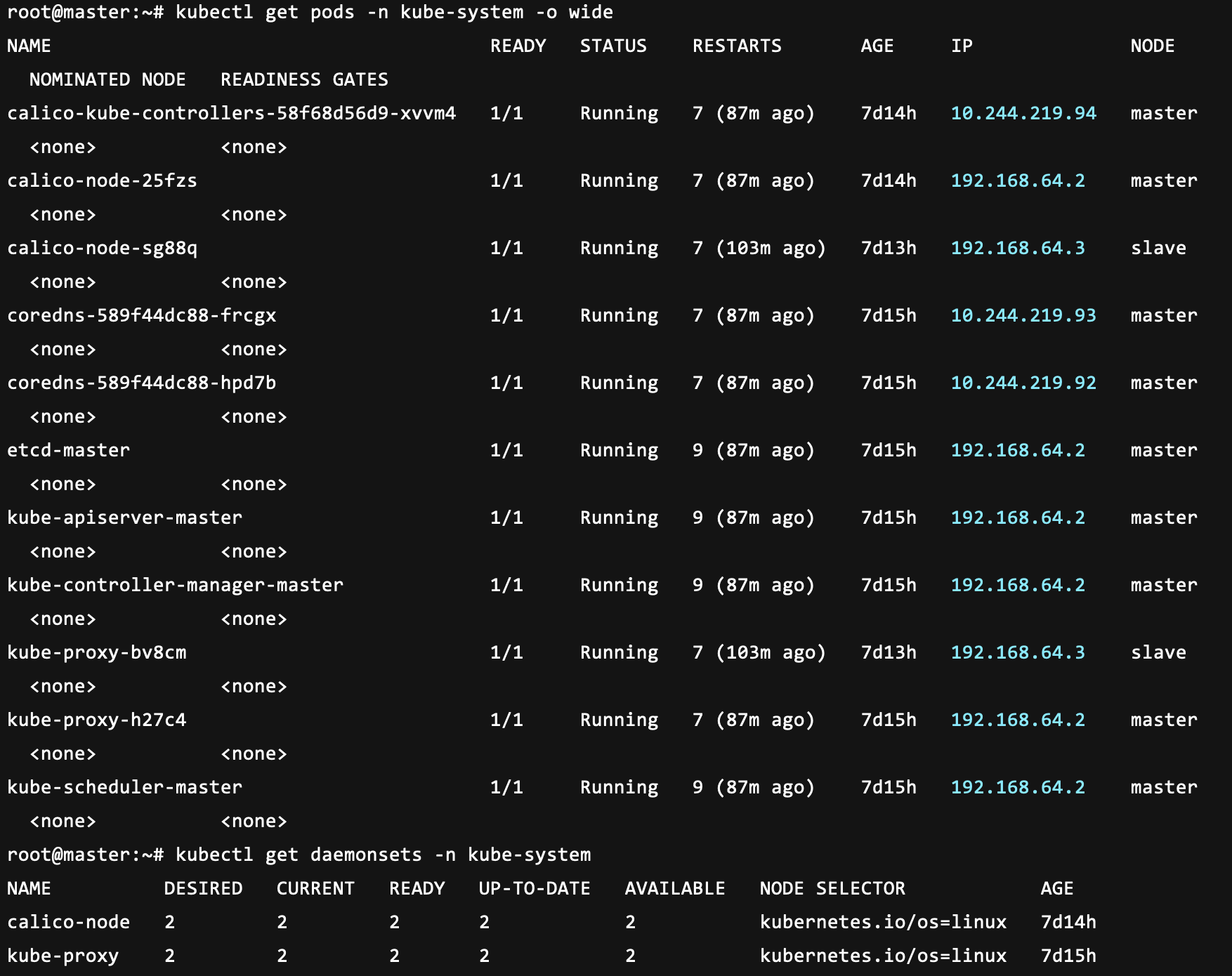

kubectl get pods -n kube-system -o wide

kubectl get daemonsets -n kube-system

Pod IP 是怎么来的

当前集群使用 containerd 作为容器运行时，创建 Pod 时，运行时会先创建 Pod Sandbox，也就是经常说的 pause 容器，然后 CNI 插件给这个 Sandbox 配置网卡和 IP，业务容器再加入这套网络，整体链路体现为

kubelet
  -> CRI 容器运行时，例如 containerd
  -> 创建 Pod Sandbox
  -> 调用 CNI，例如 Calico
  -> 为 Pod 配置网卡、IP 和路由

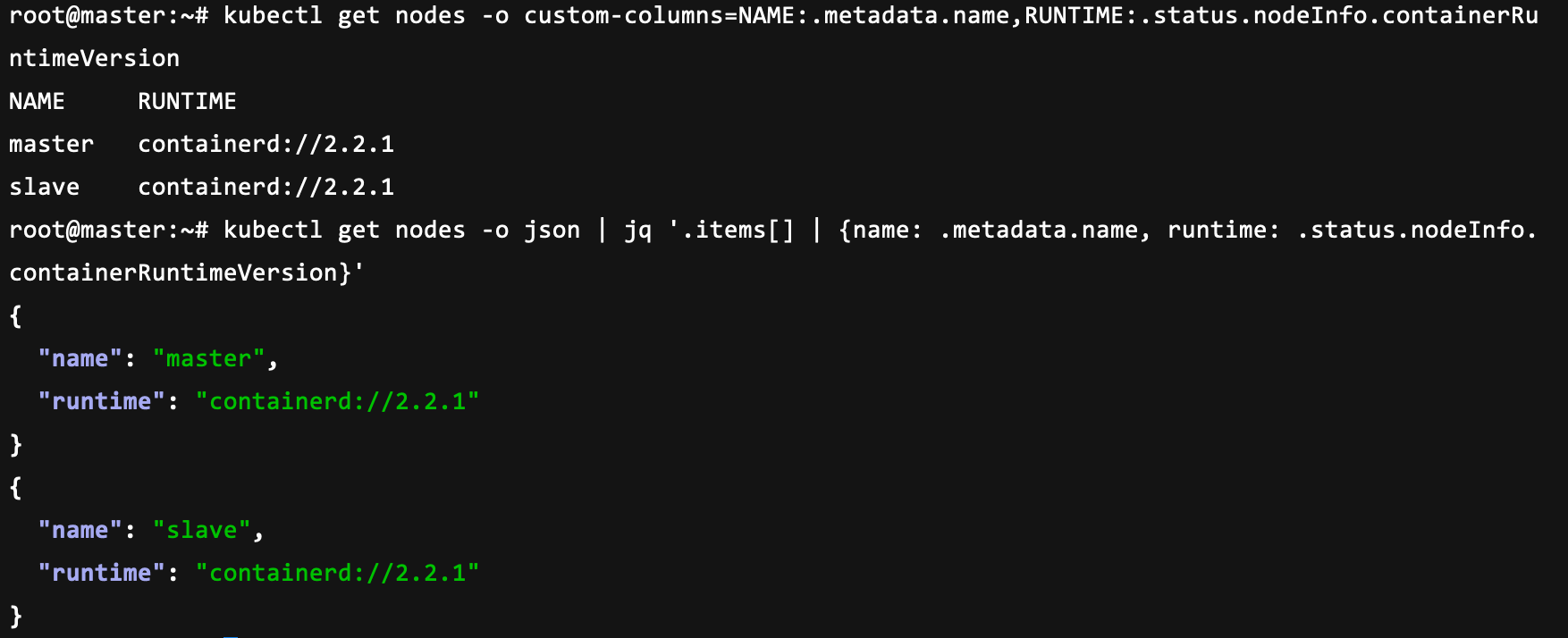

可以看看两个节点使用的运行时

kubectl get nodes -o custom-columns=NAME:.metadata.name,RUNTIME:.status.nodeInfo.containerRuntimeVersion

# 使用 json 格式查看
# kubectl get nodes -o json | jq '.items[] | {name: .metadata.name, runtime: .status.nodeInfo.containerRuntimeVersion}'

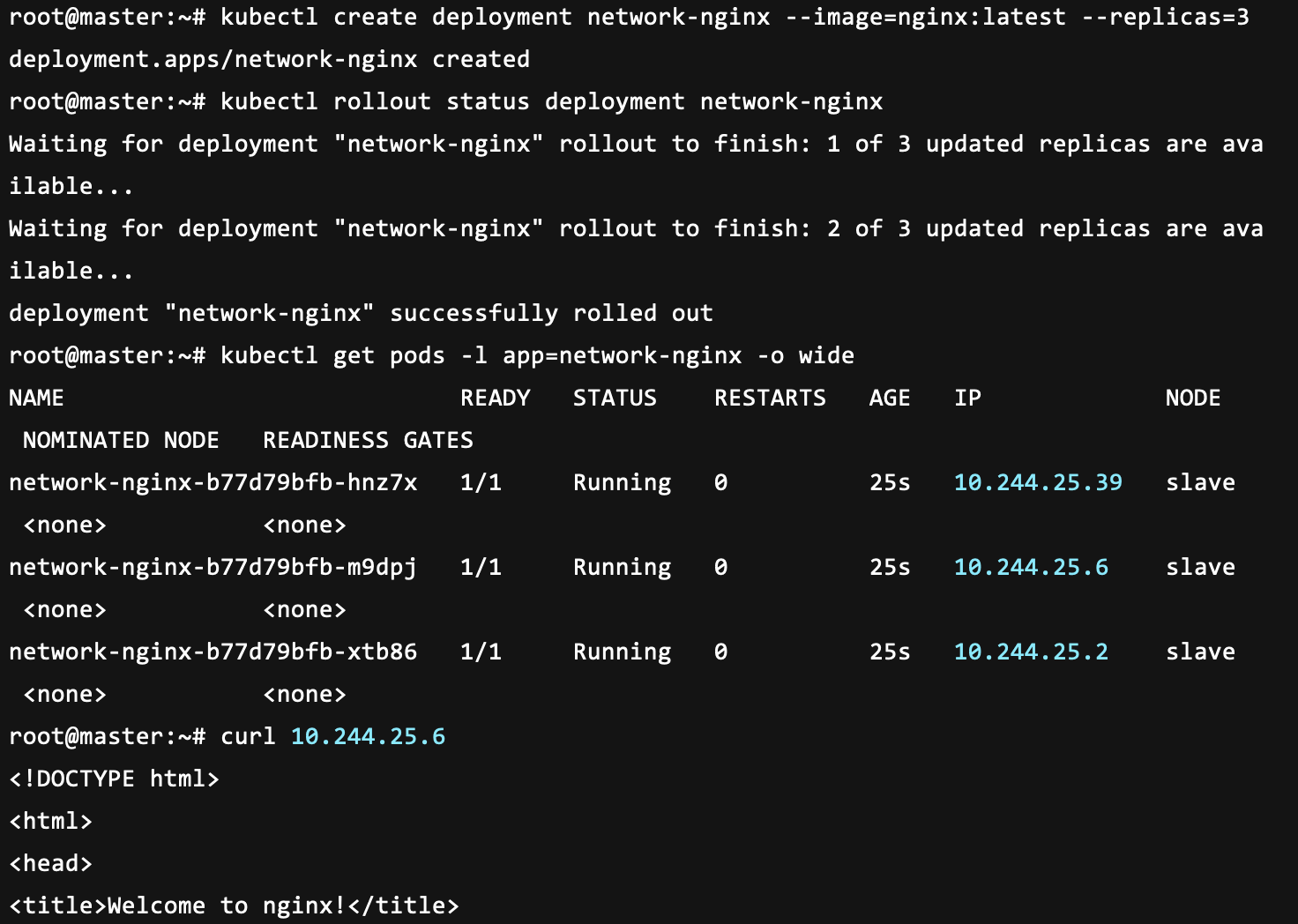

kubectl create deployment network-nginx --image=nginx:latest --replicas=3

# 查看 network-nginx 的 Deployment 的滚动更新状态，并等待它完成
kubectl rollout status deployment network-nginx

kubectl get pods -l app=network-nginx -o wide

curl {Pod_IP}

Pod 一般都会被调度到 slave，因为 master 有 control-plane 的污点；每个 Pod 会有不同的 10.244.x.x 地址，这个网段就是我们安装 Calico 时配置的 Pod 网段 在 master 上直接访问其中一个 Pod IP，如果可以看到 Nginx 页面，说明 master 到 slave 上的 Pod 网络是通的

Service 就是用来解决这个问题的

Service

Service 是一组 Pod 的稳定入口，它通过标签选择 Pod，对外提供一个不会因为 Pod 重建而改变的 名称 和 ClusterIP

这里需要注意，Service 并不认识 Deployment，它只是查看 Pod 标签；只要标签符合 selector，不管这个 Pod 是 Deployment、StatefulSet 创建的，还是我们手动创建的，都可以成为 Service 的后端

给刚才的 Nginx 创建 Service

cat > network-service.yaml <<'EOF'
apiVersion: v1
kind: Service
metadata:
  name: network-nginx
spec:
  selector:
    app: network-nginx
  ports:
  - name: http
    protocol: TCP
    port: 8080
    targetPort: 80
  type: ClusterIP
EOF

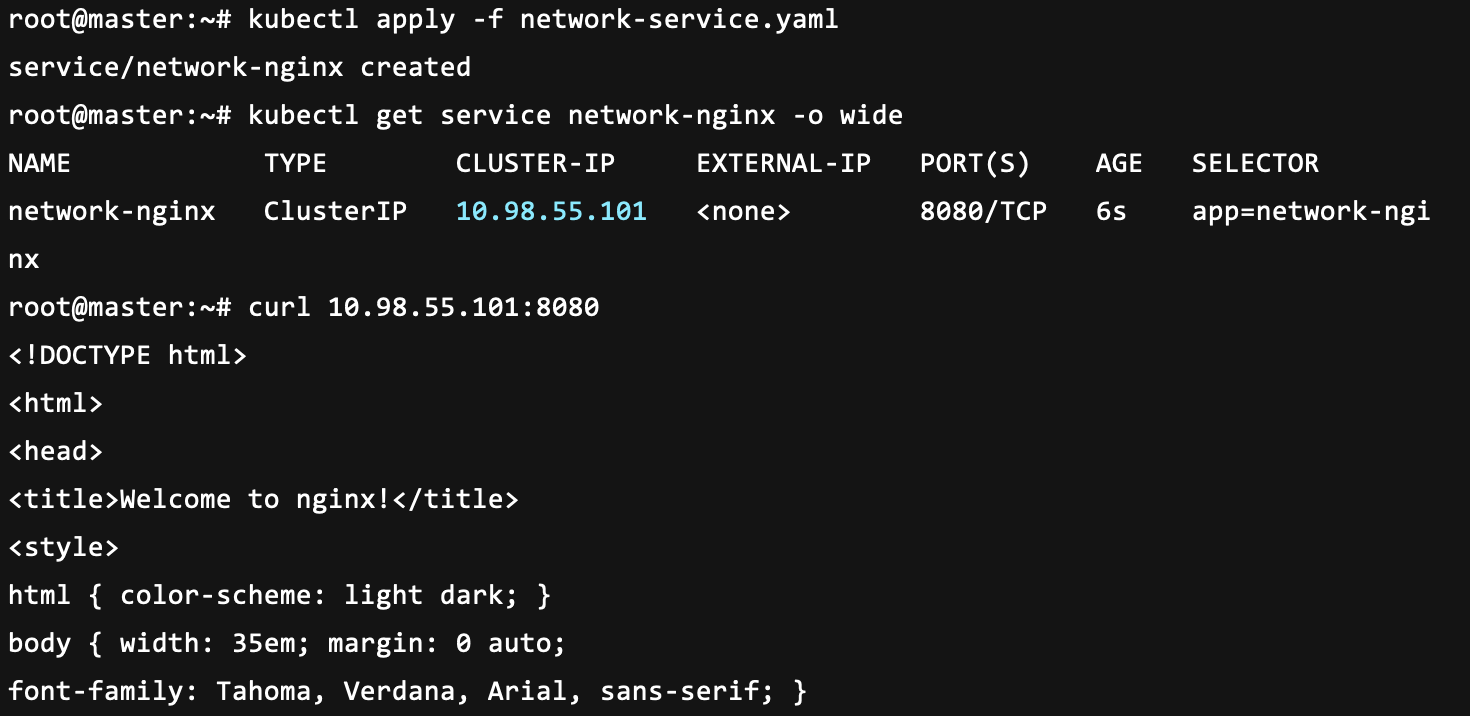

kubectl apply -f network-service.yaml

kubectl get service network-nginx -o wide

curl {CLUSTER-IP}:8080

这里的几个端口很容易搞混

• port 是 Service 提供的端口，其他 Pod 可以通过 8080 访问这个 Service
• targetPort 是后端应用真正监听的端口，也就是 Nginx 的 80
• 如果 Service 类型是 NodePort，还会有 nodePort，用于通过 NodeIP:nodePort 从节点外部访问 Service

可以看到，通过 curl 这个端口，可以访问到 Nginx

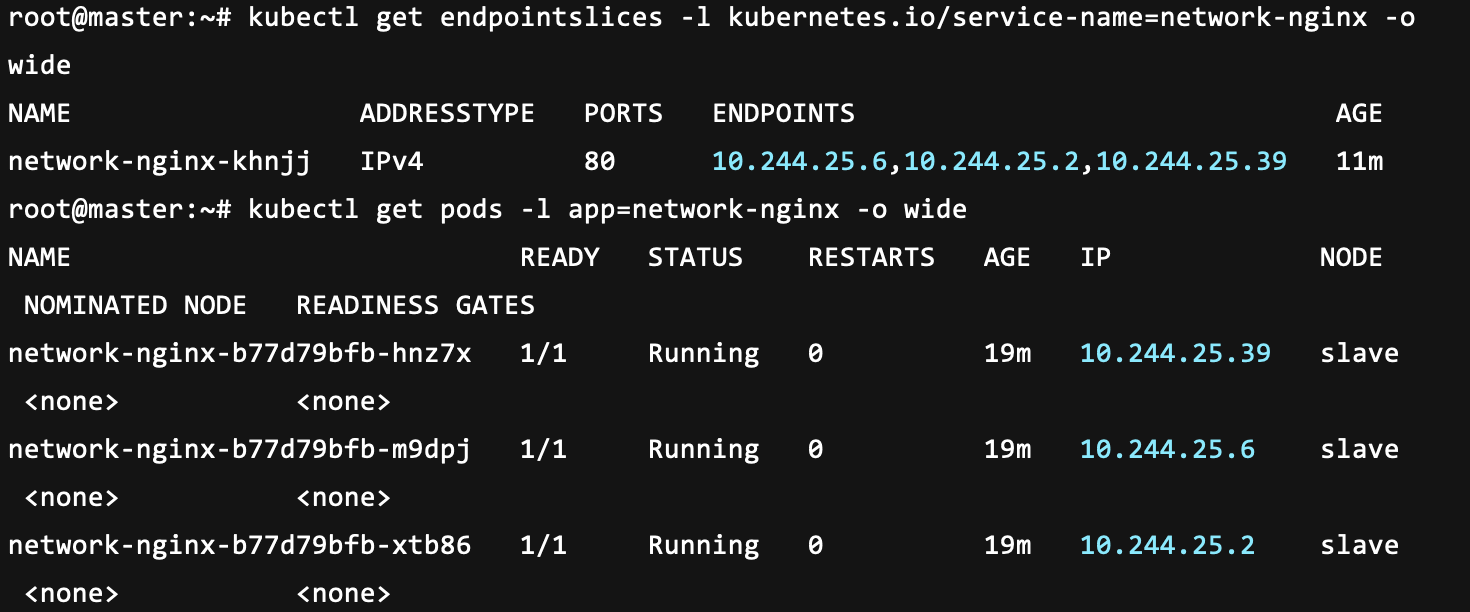

Service 选择出来的 Pod IP 会保存在 EndpointSlice 中，把它和 Pod IP 对比一下，会发现里面就是刚才三个 Nginx Pod 的地址

kubectl get endpointslices -l kubernetes.io/service-name=network-nginx -o wide

EndpointSlice 下一章再讲

Service 类型

Service 常见的类型有 ClusterIP、NodePort、LoadBalancer、ExternalName

• ClusterIP 通过集群内部 IP，暴露服务，ClusterIP 是 ServiceType 的默认值
• NodePort 通过每个节点上的 IP 和静态端口（NodePort），暴露服务，由于其是在节点上的，所以具有，通过节点的公网 IP，访问这个服务
• LoadBalancer 使用负载均衡器向外部暴露服务；外部负载均衡器可以将流量路由到自动创建的 NodePort 服务和 ClusterIP 服务上，需要云平台服务提供商的支持，分配公网 IP 才能使用
• ExternalName 通过返回 CNAME 和对应值，可以将服务映射到 externalName 字段的内容（例如，foo.bar.example.com ） ## ClusterIP ClusterIP 是默认类型，只能在集群内部访问，也是应用之间调用最常用的方式

例如 Web 调用 Redis，不需要让 Redis 暴露到公网，只需要创建 ClusterIP，然后通过 Service 名称连接即可

如果把 ClusterIP 设置为 None，它就会变成 Headless Service，不再提供虚拟 IP，而是通过 DNS 返回后端地址（先了解）

NodePort

NodePort 会在节点上开放一个端口，默认端口范围是 30000-32767

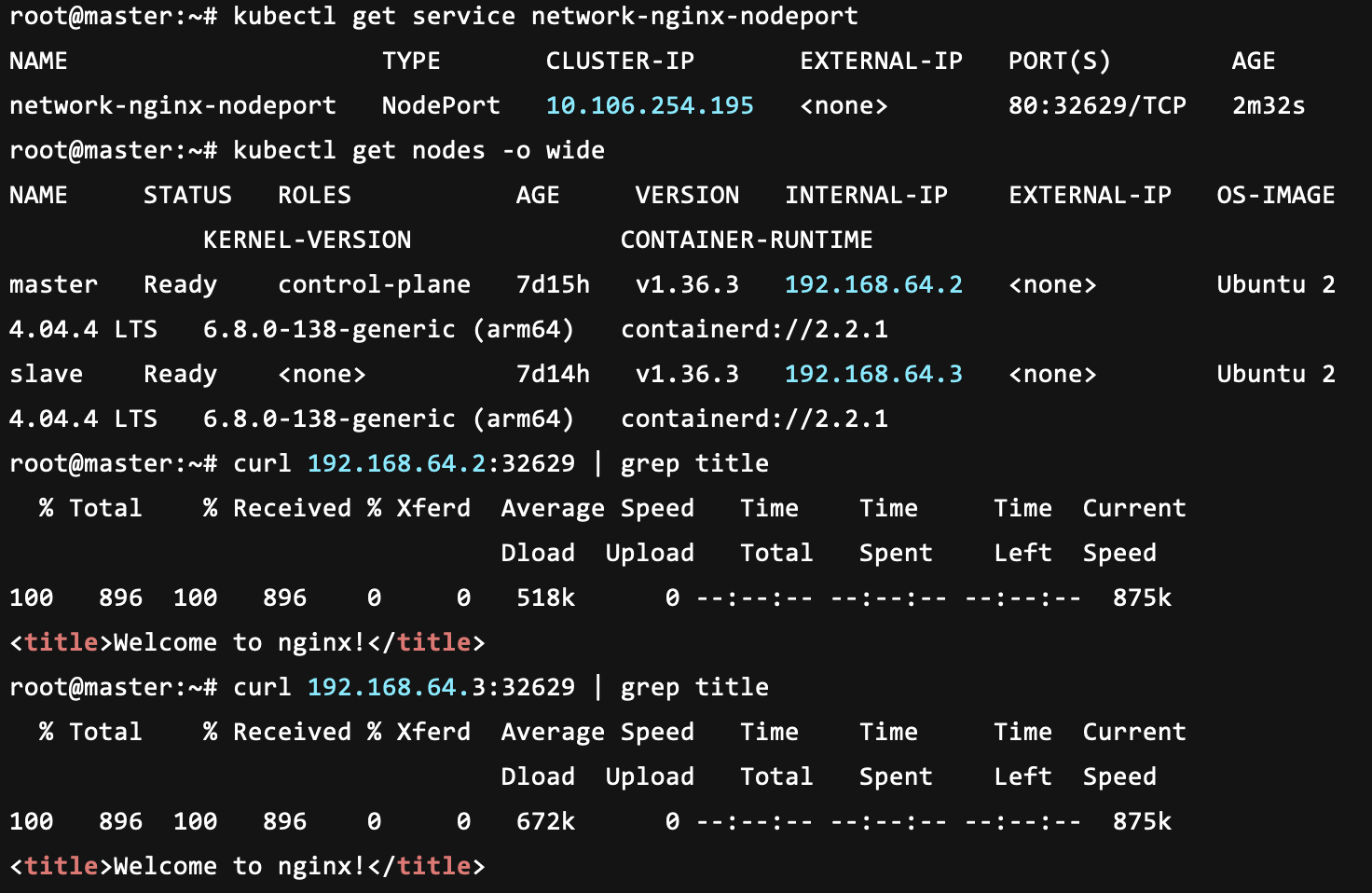

kubectl expose deployment network-nginx --name=network-nginx-nodeport --type=NodePort --port=80 --target-port=80

kubectl get service network-nginx-nodeport

kubectl get nodes -o wide

curl {master_ip}:{port}

curl {salve_ip}:{port}

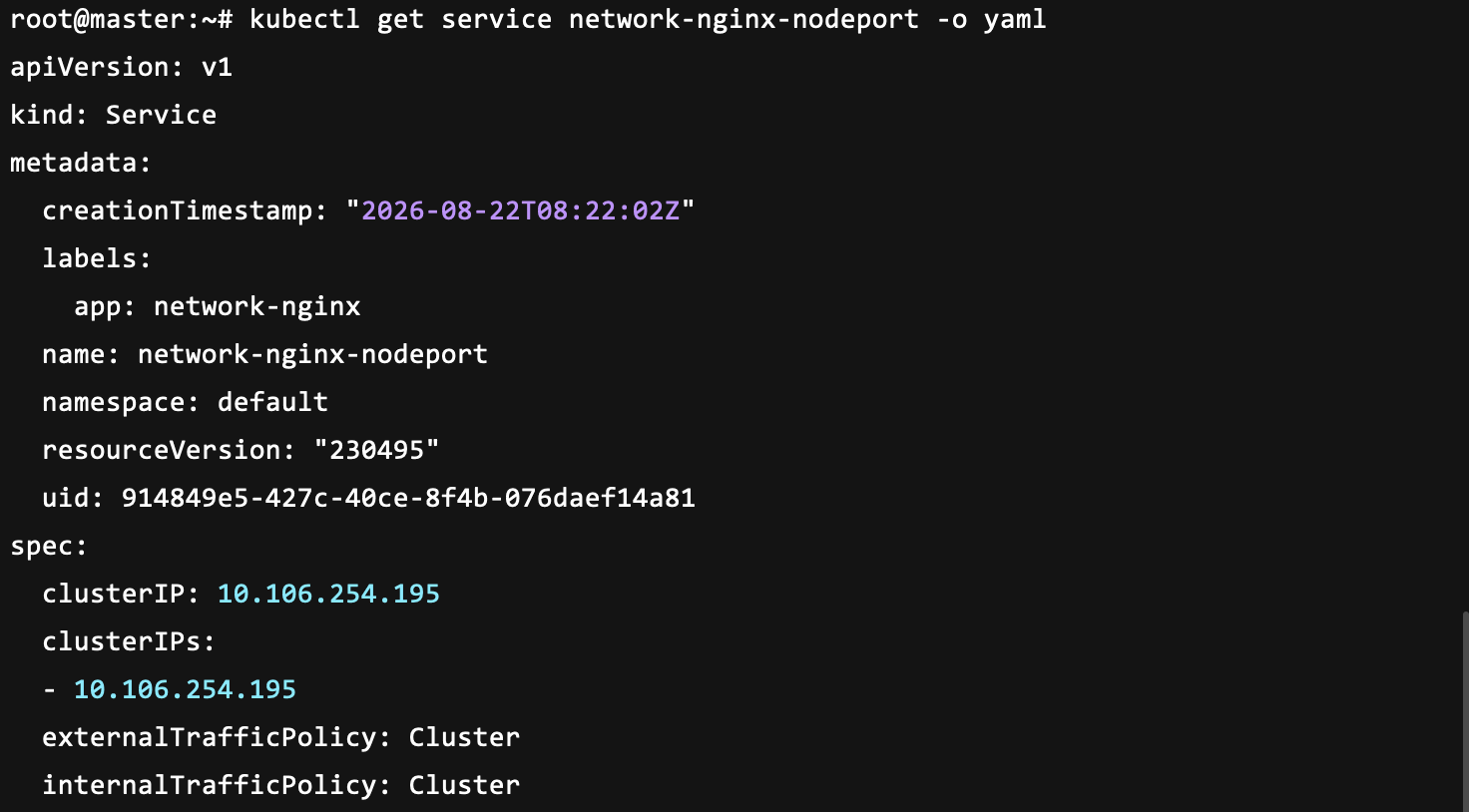

kubectl get service network-nginx-nodeport -o yaml

可以看到，默认的 externalTrafficPolicy 是 Cluster，即使请求进入 master，而后端 Pod 都在 slave，流量也可以继续转发过去；如果设置为 Local，那就只会转发给当前节点上的后端

另外，大家在本地或者服务器上开发时，一般都会喜欢用回环地址，也就是 127.0.0.1，但在 Kubernetes 中，不要把 127.0.0.1:{NodePort} 当成固定用法，能不能通过环回地址访问跟 kube-proxy 模式和配置有关，使用节点实际 IP 会更加稳妥一些

LoadBalancer

LoadBalancer 用于获得集群外部入口，但 Kubernetes 只定义了这个对象怎么写，并不会自己变出一个公网 IP

公有云一般会有云控制器帮我们创建负载均衡器；本地 虚拟机 或 裸机集群 则需要 MetalLB、kube-vip 等实现，如果集群没有这些东西，创建之后会一直看到

EXTERNAL-IP   <pending>

LoadBalancer 默认还会分配 NodePort，不过现在也可以根据负载均衡器实现，设置 allocateLoadBalancerNodePorts: false，直接把流量送往 Pod

这里我没有装额外负载均衡器，知道它为什么 Pending 即可

ExternalName

ExternalName 类型的 Service 不负责把流量转发到 Pod，它只是把 Kubernetes 集群里的一个 Service 名称，解析成另一个外部域名

cat > external-name.yaml <<'EOF'
apiVersion: v1
kind: Service
metadata:
  name: external-api
spec:
  type: ExternalName
  externalName: api.example.com
EOF

kubectl apply -f external-name.yaml

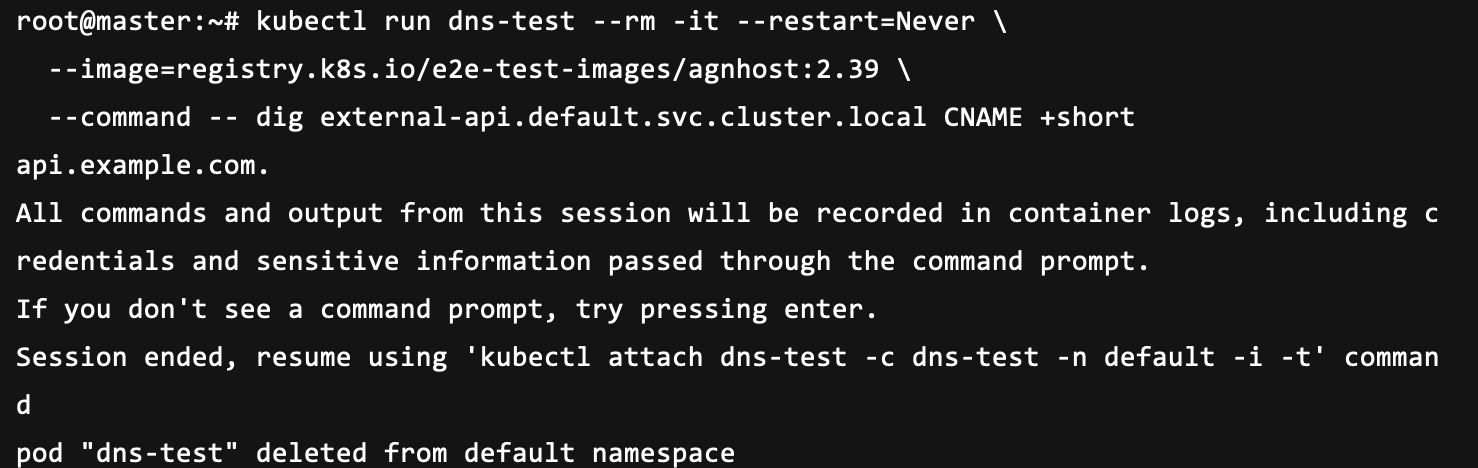

# 临时启动一个 Pod，在 Pod 查询这个 Service 的 CNAME 记录
# 验证 ExternalName 是否真的解析到了外部域名
kubectl run dns-test --rm -it --restart=Never --image=registry.k8s.io/e2e-test-images/agnhost:2.39 --command -- dig external-api.default.svc.cluster.local CNAME +short

可以看到，查询 external-api 时，CoreDNS 会返回指向 api.example.com 的 CNAME

kube-proxy

前面介绍了四种 Service 类型，其中 ExternalName 只负责 DNS 别名，不会把请求转发到 Pod；ClusterIP、NodePort、LoadBalancer 虽然入口不同，但最后都要解决同一个问题：Service 后面有多个 Pod 时，请求应该交给哪一个 Pod

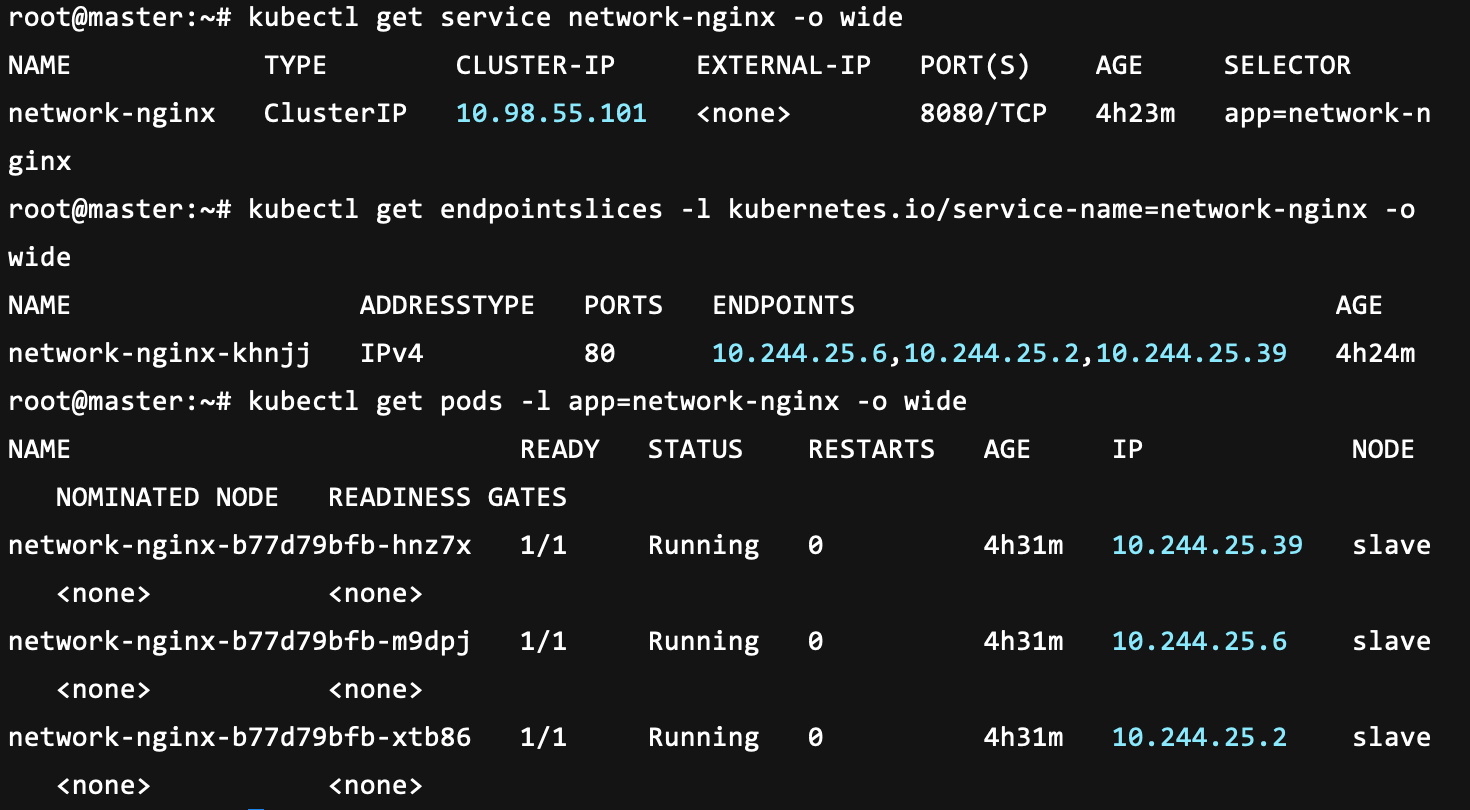

把前面创建的 network-nginx Service、EndpointSlice 和 Pod 放在一起查看

kubectl get service network-nginx -o wide

kubectl get endpointslices -l kubernetes.io/service-name=network-nginx -o wide

kubectl get pods -l app=network-nginx -o wide

真正把 Service 入口和后端 Pod 连接起来的是 kube-proxy

kube-proxy 会在每个节点上运行，它持续关注 Service 和 EndpointSlice：创建 Service 时，它为新的 ClusterIP 准备转发规则；Pod 增加、删除或者就绪状态发生变化时，它再根据 EndpointSlice 更新这些规则

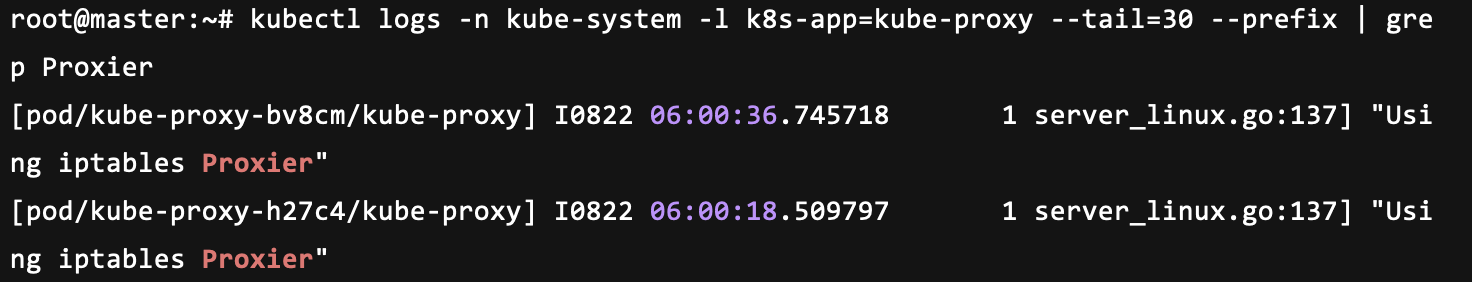

kubectl logs -n kube-system -l k8s-app=kube-proxy --tail=30 --prefix

可以看到，当前使用的是 iptables 模式

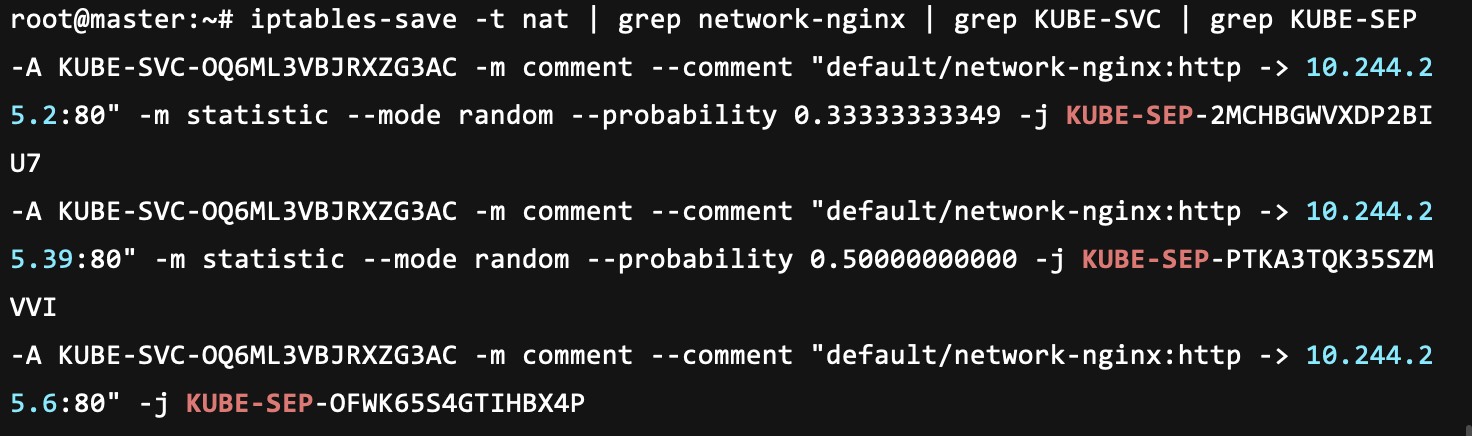

iptables-save -t nat | grep network-nginx | grep KUBE-SVC | grep KUBE-SEP

在 iptables 中，一个 Service 对应一条 KUBE-SVC 链，而每个后端 Pod 对应一条 KUBE-SEP 链，当前 network-nginx 有三个 Pod，因此它的 KUBE-SVC 后面连接了三个 KUBE-SEP

kube-proxy 通过 statistic、random、probability 规则在三个后端之间进行近似均匀选择：第一条从全部请求中选择约 1/3，第二条从剩余请求中选择 1/2，也就是总请求的 1/3，最后剩余的 1/3 进入第三个 Pod

由于当前三个 Nginx Pod 都在 slave 上，如果请求是从 master 发出的，地址转换完成后，还要由 Calico 把数据包送到 slave 上的 Pod；因此 kube-proxy 解决的是 Service 怎样选择和转发到 Pod，Calico 解决的是数据包怎样跨节点到达这个 Pod

kube-proxy 这个名字也容易让人误会，在当前使用的 iptables 模式中，请求不会先进入 kube-proxy 进程

kube-proxy 负责的是维护规则，而真正匹配规则和转换地址的是 Linux 内核

这也解释了 Service 为什么能够作为稳定入口：Pod 被删除重建后，ClusterIP 不需要改变，EndpointSlice 会记录新的 Pod IP，kube-proxy 再把节点上的转发规则更新掉即可

在现在 Linux 上可用的代理模式有 iptables、nftables、IPVS

• iptables 当前集群使用的模式，通过 iptables 规则随机选择后端
• nftables 作用和 iptables 相同，但使用新的 nftables API，在大量 Service 和 Pod 的集群中扩展性更好，从 Kubernetes 1.33 开始稳定
• IPVS 使用 Linux 内核的 IPVS 功能，可以配置轮询、最少连接等调度算法，但从 Kubernetes 1.35 开始已经弃用

这三种模式只是 kube-proxy 实现转发规则的不同方式，并不是请求依次经过的三个阶段

Service 提供稳定入口
  -> EndpointSlice 记录后端 Pod
  -> kube-proxy 根据两者维护节点规则
  -> Linux 内核选择一个 Pod 并转换目标地址
  -> Calico 把数据包送到这个 Pod

最后，来看看，每个组件都是干什么的

• CoreDNS 把 Service 名称解析成 ClusterIP
• Service 提供稳定的 ClusterIP 和端口
• EndpointSlice 保存当前可用的后端 Pod 地址
• kube-proxy 根据 Service 和 EndpointSlice 配置转发规则
• Calico 提供 Pod IP、路由和跨节点通信

总结

这一章看起来讲了很多东西，其实核心就是两点

Pod 有自己的 IP，但是 Pod 会变；Service 提供了稳定入口，解决了 Pod IP 变化问题，然后通过 EndpointSlice 可以找到后面的 Pod

至于 iptables、nftables、CNI 路由这些东西，第一次接触不可能全部弄清楚，我也不太懂说实话...

愿诸君顺遂
