前面学习 NFS 的时候，Pod 需要直接写 NFS Server 地址和共享目录

nfs:
  server: 192.168.64.2
  path: /srv/k8s-share

这种方式可以正常使用，但 Pod 自己知道底层使用的是 NFS，也知道 NFS Server 在哪里。如果以后服务器地址、共享目录或者存储类型发生变化，就需要修改 Pod 的 YAML

因此 Kubernetes 提供了 PV 和 PVC，把应用和具体存储隔开

• PV：描述真正的存储在哪里、容量多大、支持什么访问方式
• PVC：描述应用需要一块什么样的存储
• Pod：只使用 PVC，不需要知道后面是 NFS、云硬盘还是其他存储

整体关系可以理解成：

• Pod -> PVC -> PV -> NFS

PV 和 PVC

PV 全称是 PersistentVolume，可以理解成 Kubernetes 中的一块持久化存储资源，是已经存在的、真实的存储资源，不需要额外申请，原来是直接写进 Pod，现在可以交给 PV 管理。比如前面使用的：

192.168.64.2:/srv/k8s-share

PVC 全称是 PersistentVolumeClaim，可以理解成应用对存储的申请，需要申请，比如：

• 我需要一块至少 2Gi，并且支持 ReadWriteMany，类型是 manual-nfs，的存储

Kubernetes 会根据 PVC 的要求寻找合适的 PV，然后把它们绑定起来

PV
提供 5Gi、RWX、manual-nfs
          ↑
          │ 匹配
          ↓
PVC
申请 2Gi、RWX、manual-nfs

PV 是集群级资源，不属于某个 Namespace；而 PVC 属于 Namespace，并且 Pod 只能引用和自己位于同一个 Namespace 中的 PVC

使用 NFS 创建 PV 和 PVC

这里继续使用上一章已经搭建好的 NFS

NFS Server：192.168.64.2
共享目录：/srv/k8s-share

本章要将原有的路径从：

• Pod -> NFS 修改改成：
• Pod -> PVC -> PV -> NFS

创建 PV

先创建一个 PV，把 NFS Server 和共享目录交给 PV 管理

cat > nfs-pv.yaml <<'EOF'
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-pv # PV 在集群中的 名称
spec:
  capacity:
    storage: 5Gi # PV 对 Kubernetes 声明自己提供 5Gi 存储

  volumeMode: Filesystem # 卷以 文件系统 方式挂载

  accessModes:
  - ReadWriteMany # 允许多个节点以读写方式使用

  persistentVolumeReclaimPolicy: Retain # PVC 删除以后保留这块存储的数据

  storageClassName: manual-nfs # 给这块 PV 标记一个存储类别

  mountOptions:
  - hard # NFS 请求失败时无限重试，直到服务器恢复
  - nfsvers=4.1

  nfs:
    server: 192.168.64.2 # NFS Server 主机 IP
    path: /srv/k8s-share # 共享目录
EOF

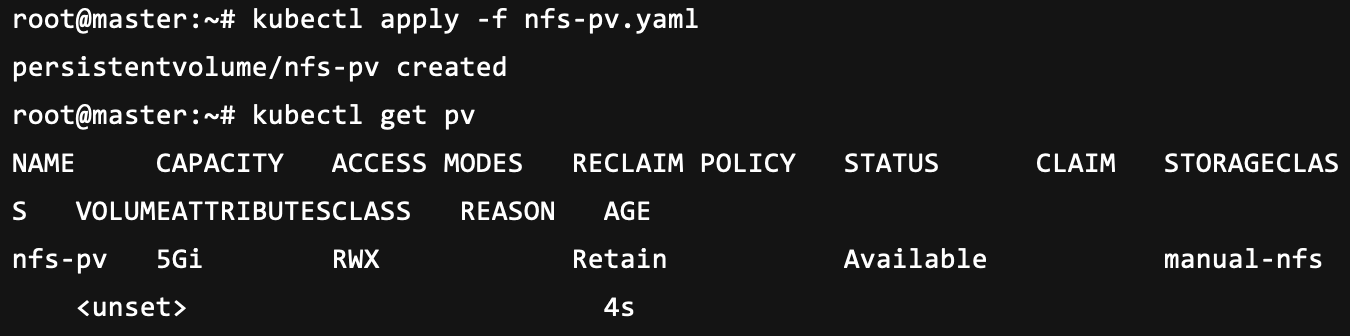

kubectl apply -f nfs-pv.yaml

kubectl get pv

• capacity.storage: 5Gi：表示这个 PV 对 Kubernetes 声明自己提供 5Gi 存储
• accessModes: ReadWriteMany：允许多个节点以读写方式使用
• persistentVolumeReclaimPolicy: Retain：PVC 删除以后保留这块存储的数据
• storageClassName: manual-nfs：给这块 PV 标记一个存储类别
• nfs.server 和 nfs.path：真正的存储位置

也就是说，这个 PV 可以理解成：

• 一个叫 nfs-pv 的 PV 声明了一块 5Gi、支持多节点读写（ReadWriteMany）、名为 manual-nfs 的存储资源，它的真实数据挂载在 NFS 服务器的 192.168.64.2:/srv/k8s-share 目录上

这里的 5Gi 主要提供给 Kubernetes 进行存储匹配，普通 NFS 共享目录不会因为这里写了 5Gi ，就真的只能存 5Gi。如果需要严格限制 NFS 目录容量，还需要在后端存储中另外配置配额

创建 PVC

现在 PV 已经存在，但 Pod 还不会直接使用 PV，接下来创建一个 PVC，表示应用需要什么样的存储

cat > nfs-pvc.yaml <<'EOF'
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: web-data # PVC 在集群中的 名称
spec:
  accessModes:
  - ReadWriteMany  # 允许多个节点以读写方式使用

  storageClassName: manual-nfs # 指定要匹配的存储类别，必须与目标 PV 相同

  resources:
    requests:
      storage: 2Gi # 声明需要 2Gi 存储
EOF

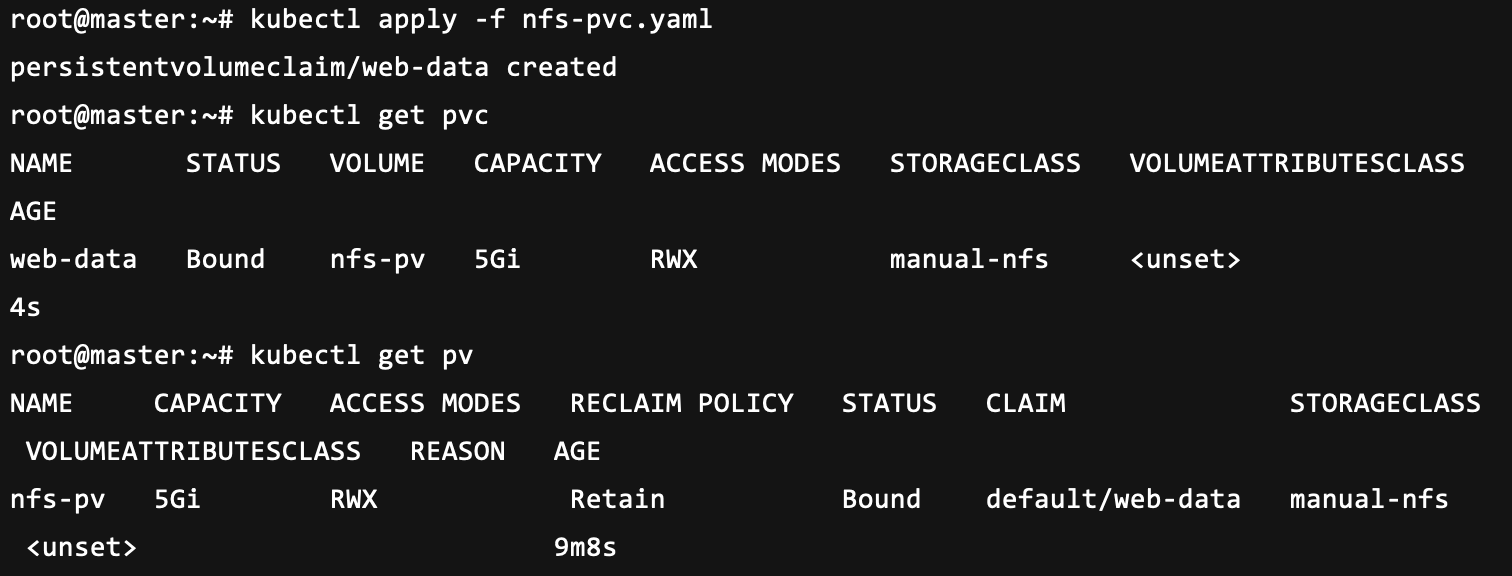

kubectl apply -f nfs-pvc.yaml

kubectl get pvc

kubectl get pv

这个 PVC 表示的是：

• 一个叫 web-data 的 PVC 向 Kubernetes 申请一块至少 2Gi、支持多节点读写（ReadWriteMany）、类型为 manual-nfs 的存储资源

所以 Kubernetes 可以把它们绑定：

PVC web-data
     ↓
PV nfs-pv

查看时一般会看到 PVC 和 PV 都进入 Bound

这里需要注意，PVC 虽然只申请了 2Gi，PV 提供了 5Gi，但绑定以后整个 PV 都会交给这个 PVC，多出来的 3Gi 不会再分给另一个 PVC。也就是说，一个 PV 与 一个 PVC，它们是一对一绑定的

Pod 怎么使用 PVC

现在已经完成 PVC（web_data）-> PV（nfs-pv）-> NFS Server 的连接了，接下来创建一个 Pod 与他们连接

cat > pvc-pod.yaml <<'EOF'
apiVersion: v1
kind: Pod
metadata:
  name: pvc-demo
spec:
  containers:
  - name: nginx
    image: nginx:latest

    volumeMounts:
    - name: web-data # 引用下面 volumes 中名为 web-data 的卷
      mountPath: /usr/share/nginx/html # 挂载到容器内这个路径

  volumes:
  - name: web-data # 卷名称，提供给 volumeMounts 引用
    persistentVolumeClaim:
      claimName: web-data #  # 引用已存在的 PVC
EOF

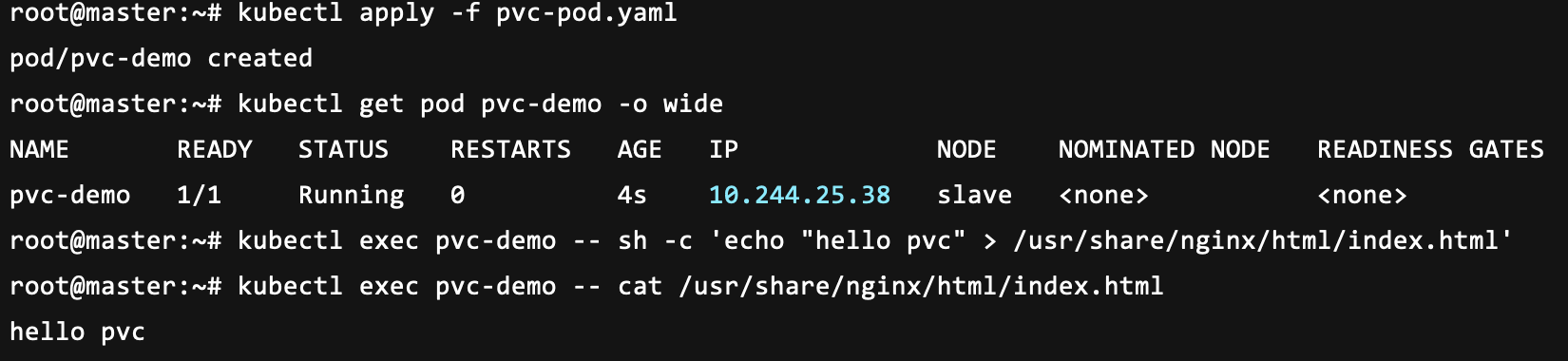

kubectl apply -f pvc-pod.yaml

kubectl get pod pvc-demo -o wide

kubectl exec pvc-demo -- sh -c 'echo "hello pvc" > /usr/share/nginx/html/index.html'

kubectl exec pvc-demo -- cat /usr/share/nginx/html/index.html

volumes:
- name: web-data
  nfs:
    server: 192.168.64.2
    path: /srv/k8s-share

现在写成：

volumes:
- name: web-data
  persistentVolumeClaim:
    claimName: web-data

Pod 只需要知道我要使用 web-data 这个 PVC 即可，后面的关系由 Kubernetes 自行处理：

Pod
 ↓
PVC：web-data
 ↓
PV：nfs-pv
 ↓
192.168.64.2:/srv/k8s-share

所以应用的 Pod 配置中已经没有 NFS Server 地址，也没有 NFS 共享目录。以后底层存储发生变化，只要 PVC 仍然能够获得符合要求的存储，Pod 这一层就不需要直接关心具体存储实现

静态制备和动态制备

前面的实验是我们自己创建：

• PV -> PVC

这种方式叫静态制备，Kubernetes 还支持动态制备，两种方式主要区别就在于 PV 是谁创建的

静态制备

静态制备就是管理员提前创建 PV

管理员创建 PV
      ↓
用户创建 PVC
      ↓
Kubernetes 匹配
      ↓
PV 和 PVC 绑定

我们前面的 NFS 实验就是静态制备，因为使用的命令是：

kubectl apply -f nfs-pv.yaml

我们以手动创建 PV 的方式很适合用来学习 PV 和 PVC，因为可以直接看到实际 存储、PV、PVC 和 Pod 之间的关系

动态制备

如果每一个 PVC 都需要管理员提前创建 PV，实际使用起来会很麻烦，所以 Kubernetes 还可以配合 StorageClass 和 存储驱动 动态创建 PV，整体过程变成：

创建 PVC
   ↓
StorageClass
   ↓
存储驱动
   ↓
创建真实存储
   ↓
自动创建 PV
   ↓
与 PVC 绑定

应用只需要创建 PVC，PV 和后面的存储由集群自动准备，这种方式在现代 Kubernetes 集群和云环境中比较常见

StorageClass

StorageClass 是 Kubernetes 中用于定义动态存储供给策略的资源对象，它算是一种规则，用于表示 哪种存储、怎么创建、怎么回收，例如一个集群中可能有：

• fast -> SSD 云硬盘
• normal -> 普通云硬盘
• nfs -> NFS 存储

我们可以看看当前集群的：

kubectl get storageclass

kubectl get sc

类似的输出比如：

root@master:~# get sc
NAME                      PROVISIONER                    RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
local-path                rancher.io/local-path          Delete          WaitForFirstConsumer   false                  509d
local-storage (default)   kubernetes.io/no-provisioner   Delete          WaitForFirstConsumer   false                  509d
nfs-csi                   nfs.csi.k8s.io                 Retain          Immediate              true                   509d

root@master:~# get storageclass
NAME                      PROVISIONER                    RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
local-path                rancher.io/local-path          Delete          WaitForFirstConsumer   false                  509d
local-storage (default)   kubernetes.io/no-provisioner   Delete          WaitForFirstConsumer   false                  509d
nfs-csi                   nfs.csi.k8s.io                 Retain          Immediate              true                   509d

可以看到，在输出中会存在这几个字段，也就是 StorageClass 的常见配置：

• provisioner：指定由哪个存储驱动负责创建 PV，这是最核心的字段
• parameters：传递给存储驱动的参数，不同驱动支持的参数不同
• volumeBindingMode：决定 PVC 什么时候与 PV 绑定，其中常见的有两种
  • Immediate：PVC 创建后立即进行 PV 创建或绑定
  • WaitForFirstConsumer：等到真正有 Pod 使用这个 PVC 时，再结合 Pod 的调度位置创建或绑定 PV
• reclaimPolicy：决定动态创建的 PV 在 PVC 删除后如何处理
  • Delete：PVC 删除后，对应的动态 PV 和后端存储通常也会被删除
  • Retain：PVC 删除后保留 PV 和底层数据，需要管理员后续处理
• allowVolumeExpansion：决定是否允许通过修改 PVC 容量进行扩容

一个 StorageClass 的结构大致如下，当然不同配置结构并不一致：

apiVersion: storage.k8s.io/v1
kind: StorageClass

metadata:
  name: local-storage
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"  # 设置为默认 StorageClass

provisioner: kubernetes.io/no-provisioner   # 不动态创建 PV，需要提前准备 Local PV
reclaimPolicy: Delete                       # PV 的回收策略
volumeBindingMode: WaitForFirstConsumer     # 等 Pod 使用 PVC 时再选择并绑定合适的 PV

这里的 provisioner: kubernetes.io/no-provisioner 表示这个 StorageClass 没有动态存储供给程序。也就是说，创建 PVC 时不会自动生成 PV，需要提前准备好符合条件的 Local PV，然后由 Kubernetes 完成匹配和绑定

提前准备 Local PV
        ↓
PVC 指定 local-storage
        ↓
Pod 使用 PVC
        ↓
Kubernetes 根据 Pod 的调度位置选择合适的 Local PV
        ↓
PVC 与 PV 绑定

而 volumeBindingMode: WaitForFirstConsumer 则表示不会在 PVC 创建后立即完成绑定，而是等到真正有 Pod 使用这个 PVC时，再结合 Pod 可以调度到哪个节点来选择 PV。这种方式尤其适合 Local PV，因为本地存储通常属于某一台具体节点

使用 StorageClass 创建 PVC

现在假设集群中已经存在：

StorageClass：fast

而且对应的存储驱动已经正常运行，这时候应用就不需要自己创建 PV，只需要创建 PVC

cat > database-pvc.yaml <<'EOF'
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: database-data
spec:
  storageClassName: fast

  accessModes:
  - ReadWriteOnce

  resources:
    requests:
      storage: 20Gi
EOF

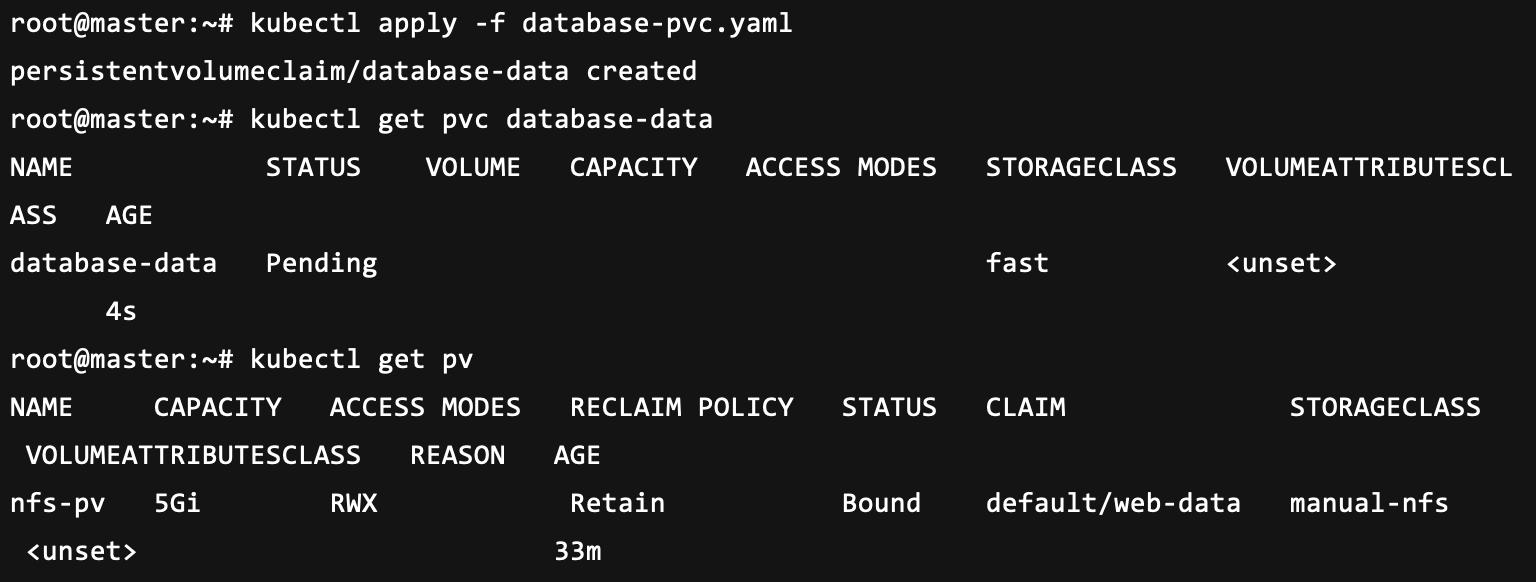

kubectl apply -f database-pvc.yaml

kubectl get pvc database-data

kubectl get pv

• 我需要一块 20Gi、ReadWriteOnce、fast 类型 的存储

接下来 Kubernetes 会根据：

storageClassName: fast

找到 fast StorageClass，然后：

PVC database-data
       ↓
StorageClass fast
       ↓
对应的 Provisioner
       ↓
创建真正的存储
       ↓
自动创建 PV
       ↓
绑定 database-data

所以这里和前面的 NFS 实验最大的区别就是：前面需要手动创建 PV、再创建 PVC；现在可以直接创建 PVC，然后自动得到 PV。这就是 StorageClass 在动态制备中的作用

默认 StorageClass

如果 PVC 没有写 storageClassName:，那么一个 StorageClass 就会被设置成默认 StorageClass 。通常会使用集群中的默认 StorageClass进行动态制备，比如

spec:
  accessModes:
  - ReadWriteOnce

  resources:
    requests:
      storage: 10Gi

这里还需要讲一下，不写 storageClassName 和 写了 storageClassName: "" 的含义是不一样的：

• 不写 storageClassName 时，集群存在默认 StorageClass 的情况下，PVC 通常会使用默认 StorageClass
• 写成空字符串时，则表示这个 PVC不使用 StorageClass，通常用于绑定没有 StorageClass 的静态 PV

PV 和 PVC 扩展

这里额外讲一下 PV 和 PVC 中几个经常遇到的配置

访问模式

PV 和 PVC 中都会看到 accessModes 字段，常见有四种：

• ReadWriteOnce（RWO）：一个节点可以 以读写方式挂载
• ReadOnlyMany（ROX）：多个节点可以 以只读方式挂载
• ReadWriteMany（RWX）：多个节点可以 以读写方式挂载
• ReadWriteOncePod（RWOP）：只允许集群中的一个 Pod 以读写方式挂载

这里需要特别注意 ReadWriteOnce，它表示 一个节点读写，而不是 只能有一个 Pod 使用。同一个节点上的多个 Pod，在存储实现允许的情况下仍然可能共同使用这个卷

访问模式主要描述存储支持怎样的挂载方式，同时也是 PV 和 PVC 匹配时的重要条件。换句话说 访问模式说的是这个存储能被怎么挂载 —— 是只能挂到一个节点，还是能同时挂到多个节点。PVC 申请存储时，Kubernetes 会拿这个条件去筛 PV，对不上就绑不了

它也不能代替 Linux 文件权限或者应用自己的并发控制。换句话说就是它只是一种访问方式，如果你用 root 用户在 Pod A 写了一个 600 权限的文件、而在 Pod B 用普通用户去读，那 Pod B 就是读不了；以及 Pod A 与 Pod B 都能同时写文件 C 时，那这个文件 C 就会变得混乱不安全，这时候就需要进行并发控制加锁之类的操作...

PV 状态

查看：

kubectl get pv

kubectl get pvc -A

kubectl describe pv nfs-pv

PV 常见状态有：

• Available：当前还没有绑定 PVC
• Bound：已经和 PVC 绑定
• Released：原来的 PVC 已删除，但 PV 还没有完成后续处理
• Failed：自动回收过程中发生错误

我们前面的过程大概就是：

• 创建 PV -> Available
• 创建 PVC -> Bound

回收策略

PV 中的 persistentVolumeReclaimPolicy: 字段，可以控制 PVC 删除以后，这块 PV 和后端存储怎么处理

常见的是 Retain 和 Delete

Retain

前面的 NFS PV 使用：

persistentVolumeReclaimPolicy: Retain

删除 PVC 后，PV 背后的数据会保留下来，PV 通常会进入：

Released

这时管理员需要自己检查、备份、清理数据，再决定后续怎么处理

对于手工管理的 NFS 实验或者重要数据，使用 Retain 可以降低误删除数据的风险

Delete

如果使用：

persistentVolumeReclaimPolicy: Delete

那 PVC 删除以后，Kubernetes 会尝试删除 PV，并让存储驱动删除真正的后端存储

动态创建的云硬盘、CSI Volume 经常使用这种策略，所以删除 PVC 之前需要先确认回收策略，否则真实数据可能跟着一起删除

以前 Kubernetes 还有一个：

Recycle

会简单清空卷中的文件然后重新使用，但已经废了，就不过多描述了

PVC 扩容

如果 StorageClass 配置了：

allowVolumeExpansion: true

并且对应存储驱动支持扩容，就可以增加 PVC 请求的容量，比如从原来的 20Gi 扩容到 30Gi，可以通过一下命令进行扩容

kubectl patch pvc database-data -p '{"spec":{"resources":{"requests":{"storage":"30Gi"}}}}'

虽然 PVC 支持增加容量，但不能通过把 30Gi 再改成 20Gi 的方式直接缩容。以及扩容以后文件系统是否需要额外处理，取决于具体卷类型和存储驱动

总结

这篇主要学习的是 Kubernetes 怎么把 Pod 和 具体存储 进行隔离

前面直接使用 NFS 时 Pod 自己知道 NFS Server 地址和目录

• Pod -> NFS

在加入 PV 和 PVC 后 Pod 只需要知道自己要使用哪个 PVC，具体存储在哪里由 PV 管理

• Pod -> PVC -> PV -> NFS

静态制备时，PV 由管理员提前创建；动态制备时，StorageClass 和存储驱动会根据 PVC 自动创建真实存储和 PV

我认为，能了解这些就足够了。

愿诸君顺遂
